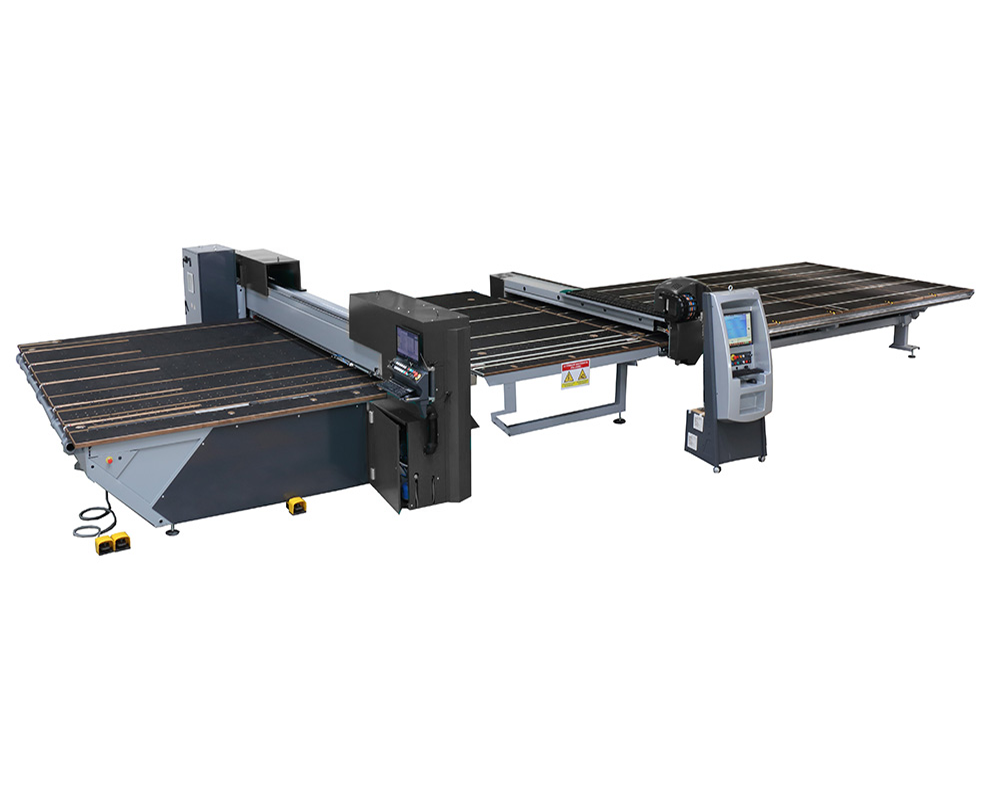

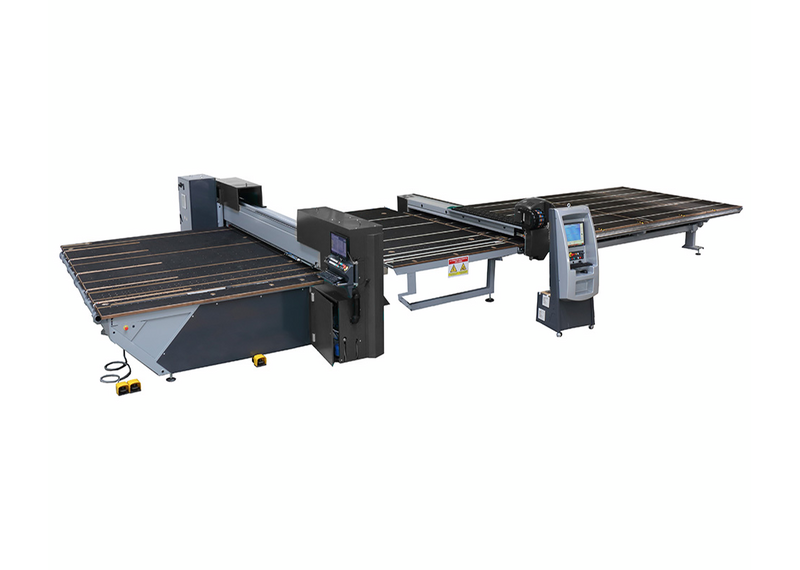

Данная линия раскроя представляет собой высокопроизводительный, полностью автоматический комплекс для работы с многослойным (триплекс) и обычным (монолитным) стеклом. Она состоит из двух основных машин: Bottero 548 LAM для триплекса и Bottero 363 BCS/EVO для обычного стекла, что позволяет комбинировать операции и достигать высокой эффективности.
Линия раскроя триплекса Bottero 548 LAM + 363 BCS/EVO - это интегрированная автоматическая линия, разработанная для высокоточного и высокоскоростного раскроя как ламинированного, так и монолитного стекла. Комбинация двух столов обеспечивает максимальную гибкость производства, позволяя выполнять широкий спектр операций, включая прямолинейную и фигурную резку, а также снятие низкоэмиссионного покрытия.

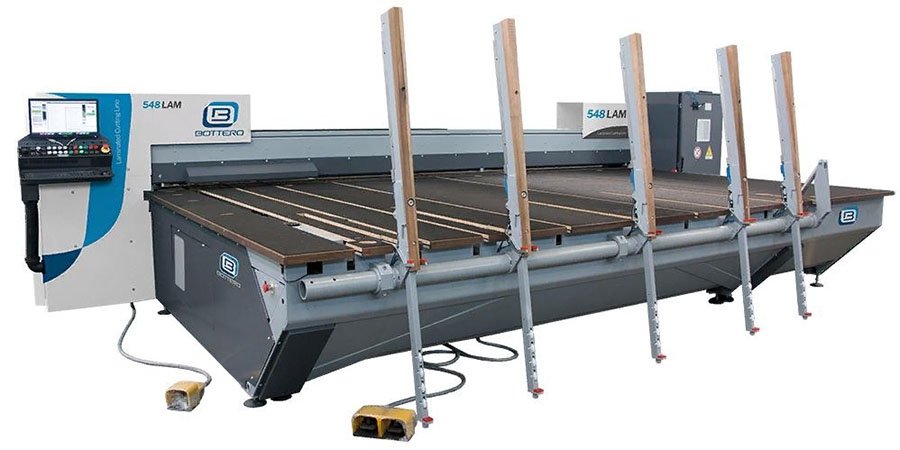

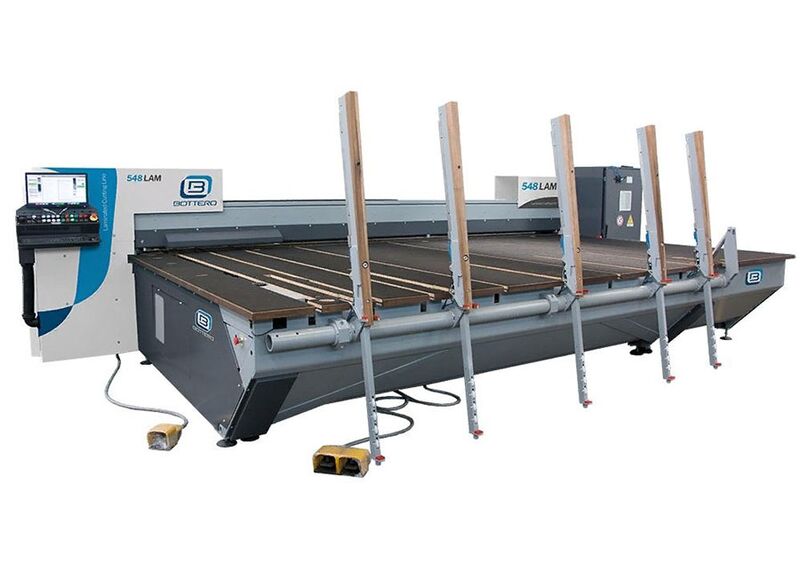

1. Bottero 548 LAM (для ламинированного стекла)
548 LAM – это автоматический стол для резки триплекса (ламинированного стекла), который обеспечивает быстрый и чистый процесс раскроя и разделения благодаря запатентованным технологиям нагрева PVB-пленки.
Основные характеристики и функционал:
- Полная автоматизация: Обеспечивает высокую производительность и минимизацию ручного труда.
- Метод резки: Осуществляется двумя независимыми режущими головками с колесиками из быстрорежущей стали (HSS) для нанесения надрезов на обе стеклянные поверхности.
- Разлом и отделение полос: Автоматический разлом и отделение узких полос шириной от 20 мм (т.н. тримминг).
- Автоматическое позиционирование: Для выполнения диагональных разрезов.
- Нагрев PVB: Используется запатентованное устройство с ИК-лампами (длиной всего 300 мм), которое обеспечивает быстрый, равномерный и энергоэффективный нагрев PVB-пленки, фокусируя излучение только на пленке.
- Преимущества: Ускорение цикла нагрева (на 30% быстрее по сравнению с предыдущими моделями, как 545/546 LAM) и снижение энергопотребления (до 36% меньше).
- Запатентованные пневматические зажимы (AD.CD®): Обеспечивают равномерное и плавное распределение давления во время цикла, исключая стресс на поверхности стекла и гарантируя высокое качество резки.
- Автоматический поворот: Устройство для автоматического поворота стекла (стандартно).
- Интеграция: Может быть объединен со столом загрузки с транспортировочными ремнями.
Технические характеристики (548 LAM - Ламинированное стекло):
| Параметр | Значение (приблизительно) |
| Макс. скорость резки | 140 м/мин |
| Мин. толщина стекла | $\approx 2+0,38\,PVB+2$ мм |
| Макс. толщина стекла | $\approx 8+4,56\,PVB+8$ мм (опционально) |
| Макс. размер листа | До $3800 \times 6100$ мм (в зависимости от версии) |
| Точность резки (прямой рез) | $\pm 0,5$ мм (для ламинированного стекла) |
| Высота рабочего стола | 930 \pm 20 мм |
| Минимальный размер детали | 300 \times 300 мм |
2. Bottero 363 BCS/EVO (для монолитного стекла)
363 BCS/EVO — это автоматический стол для резки обычного (монолитного) стекла, предназначенный для фигурной и прямолинейной резки, а также выполнения дополнительных операций. Версия EVO может иметь расширенные возможности автоматизации, включая транспортные ремни.
Основные характеристики и функционал:
- Многофункциональность: Используется для нанесения маркировки, криволинейной резки (фигурный раскрой), а также снятия низкоэмиссионного (Low-E) покрытия (доступно в качестве опции).
- Высокая точность: Высокоточные линейные направляющие и электрические двигатели обеспечивают точное и сбалансированное движение.
- Рабочий стол: Оснащен воздушной подушкой для перемещения стекла и транспортировочными ремнями (в версии EVO).
- Инструменты: Стол может быть оснащен несколькими инструментами (резка + PPL/Лазер) в зависимости от комплектации (BCS/EVO).
Технические характеристики (363 BCS/EVO - Монолитное стекло):
| Параметр | Значение |
| Макс. скорость резки | 150-200 м/мин (для каретки) |
| Макс. скорость шлифования Low-E | До 160 м/мин (опция) |
| Стандартная толщина стекла | $2 \div 19$ мм |
| Опциональная толщина стекла | $2 \div 25$ мм |
| Макс. размер листа | До $6100 \times 3355$ мм (версия Jumbo) |
| Точность резки (прямой рез) | $\pm 0,15$ мм |
| Высота рабочего стола | $930 \pm 20$ мм |
Общие преимущества линии
- Комбинированная резка: Позволяет обрабатывать как триплекс, так и обычное стекло на одной линии.
- Высокая производительность: Автоматические функции, такие как отделение узких полос и быстрое позиционирование, обеспечивают высокую пропускную способность.
- Высокое качество: Использование запатентованных технологий и высокоточных приводов гарантирует точность раскроя.
- Модульность: Возможность подключения стола загрузки для повышения уровня автоматизации.
- 3810 х 2750
- 6100 x 3355
- 140 м/мин
- Ламинированные стекла
- Низко-эмиссионное стекло
- Триплекс
